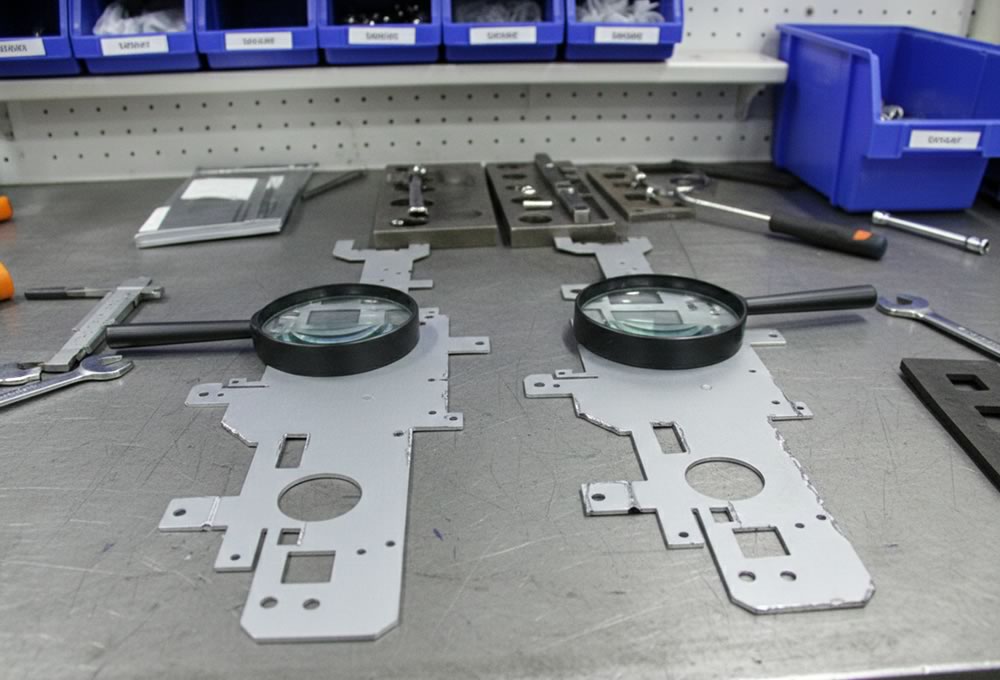

Toleranzen, Grate, Kanten: Wie erkenne ich Qualität beim Stanzen?

Wichtige Erkenntnisse

• Grate sind normale Begleiterscheinungen beim Stanzen, entstehen durch Materialverdrängung und sind in der Regel akzeptabel, solange sie die Funktionalität oder Sicherheit nicht beeinträchtigen – in sensiblen Anwendungen wie Medizintechnik oder Automobilbau sollten sie jedoch minimiert oder entfernt werden.
• Eine gute Stanzkante wirkt glatt und gleichmässig, mit minimalem Einzug und Grat; sie zeigt keine scharfen Überhänge oder Risse, was auf präzise Werkzeuge und Materialhandhabung hinweist.
• Realistische Toleranzen beim Stanzen liegen je nach Material und Dicke bei ±0,1 bis ±0,2 mm für Löcher und Positionen; engere Werte sind möglich, erfordern aber spezielle Prozesse und können Kosten steigern.
• Entgraten entfernt Grate für bessere Sicherheit und Ästhetik; es ist oft Pflicht in Branchen mit hohen Sicherheitsstandards, wie Luftfahrt oder Maschinenbau, um Verletzungen oder Funktionsstörungen zu vermeiden.
• Bei der Lieferung prüfen Sie visuell auf Kantenqualität, Verzug und Kratzer; eine einfache Checkliste hilft, Mängel systematisch zu erfassen.

Was ist ein Grat und ist das normal?

Ein Grat ist eine scharfe, erhabene Kante oder ein Materialüberhang, der beim Stanzen durch das Abscheren des Metalls entsteht. Das ist ein ganz normaler Prozess-Effekt, besonders bei dickeren Blechen ab 0,5 mm, wo der Druck des Werkzeugs das Material verdrängt. In vielen Fällen ist ein kleiner Grat unproblematisch, solange er die Passgenauigkeit oder Handhabung nicht stört. Allerdings kann er in anspruchsvollen Anwendungen Risiken bergen, wie Verletzungen oder Beeinträchtigung von Dichtungen.

Wie sieht eine gute Stanzkante aus?

Eine qualitativ hochwertige Stanzkante ist glatt, ohne sichtbare Risse oder übermässige Schärfe. Sie zeigt einen klaren Übergang mit minimalem "Roll-over" (leichter Abrundung am Einstich) und einer sauberen Bruchzone. Gute Kanten fühlen sich eben an und weisen keine ungleichmässigen Erhebungen auf – ein Zeichen für scharfe Werkzeuge und optimale Schneidparameter.

Welche Toleranzen sind realistisch?

Bei Stanzen aus Metall sind Toleranzen von ±0,1 mm für Löcher und ±0,13 mm für Positionen üblich, abhängig von Materialhärte und Dicke. In der DACH-Region orientiert man sich oft an DIN 6930, die Genauigkeitsgrade wie "mittel" (m) für Standardanwendungen empfiehlt. Engere Werte wie ±0,05 mm sind machbar, aber teurer und nicht immer notwendig – besprechen Sie mit Ihrem Lieferanten, was für Ihr Projekt realistisch ist.

Was bedeutet Entgraten und wann ist es Pflicht?

Entgraten ist der Prozess, bei dem Grate mechanisch, thermisch oder chemisch entfernt werden, um glatte Kanten zu erzeugen. Es ist Pflicht, wenn Grate Sicherheitsrisiken darstellen, z. B. in der Medizintechnik oder bei Teilen, die lackiert werden sollen, da scharfe Kanten Beschichtungen abplatzen lassen können. In der EU gelten Normen wie ISO 13715, die Entgraten in sensiblen Bereichen vorschreiben.

Wie prüfe ich Teile bei Lieferung?

Bei der Wareneingangskontrolle starten Sie mit einer visuellen Inspektion: Schauen Sie auf Verpackungsschäden, zählen Sie die Menge und prüfen Sie Stichproben auf Masse mit einem Messschieber. Notieren Sie Abweichungen und dokumentieren Sie Fotos – so vermeiden Sie spätere Streitigkeiten.

Toleranzen, Grate, Kanten: Wie erkenne ich Qualität beim Stanzen? – Ein umfassender Leitfaden für den DACH-Raum

In der Fertigung von Stanzteilen spielen Toleranzen, Grate und Kanten eine zentrale Rolle für die Qualität. Dieser Leitfaden hilft Ihnen als Kunde in Deutschland, Österreich oder der Schweiz, klare Kriterien für die Abnahme zu definieren und die Sprache der Qualitätssicherung zu verstehen. Basierend auf etablierten Normen wie DIN 6930 und ISO 2768 geben wir praktische Tipps, ohne in technische Formeln abzutauchen. Ziel ist es, Ihnen Werkzeuge an die Hand zu geben, um Lieferungen sicher zu bewerten und mit Lieferanten auf Augenhöhe zu sprechen.

Was ist ein Grat und ist das normal?

Ein Grat ist eine scharfe Erhebung oder ein Materialüberhang an der Kante eines Werkstücks, der durch mechanische Bearbeitung entsteht. Beim Stanzen – einem Verfahren, bei dem Blech mit hohem Druck durch ein Werkzeug gedrückt wird – verdrängt das Material und formt sich an der Schnittstelle zu einem Grat. Das ist ein natürlicher Effekt, besonders bei Blechdicken über 0,5 mm oder hohen Glattschnitt-Anteilen, wo der Werkzeugdruck das Metall "quetscht". In der Industrie ist das normal und oft unvermeidbar, da Stanzen ein effizientes, kostengünstiges Verfahren ist. Allerdings kann ein Grat problematisch werden: Er erhöht das Verletzungsrisiko bei der Handhabung, beeinträchtigt Passungen oder führt zu Funktionsstörungen in Anwendungen wie Automobil- oder Maschinenbau. In der DACH-Region, wo Sicherheitsstandards hoch sind, sollten Grate in sensiblen Bereichen immer bewertet werden – ein kleiner Grat ist akzeptabel, solange er die Spezifikationen nicht verletzt.

Wie sieht eine gute Stanzkante aus?

Eine gute Stanzkante ist das Markenzeichen hochwertiger Fertigung: Sie fühlt sich glatt an, ohne scharfe Überhänge oder Unebenheiten, und zeigt eine gleichmässige Oberfläche. Typischerweise teilt sich die Kante in Bereiche auf – einen leichten Einzug am Anfang, einen glatten Schnitt und eine minimale Bruchzone am Ende. Gute Kanten entstehen durch scharfe, gut gewartete Werkzeuge und angepasste Schneidparameter, die Gratbildung minimieren. Im Gegensatz dazu weisen schlechte Kanten raue, unregelmässige Flächen auf, mit sichtbaren Rissen oder grossen Graten, was auf abgenutzte Maschinen oder ungeeignetes Material hinweist. In Branchen wie der Elektronik oder Uhrenindustrie in der Schweiz ist eine makellose Kante essenziell für Ästhetik und Funktionalität. Tipp: Fühlen Sie mit dem Finger – eine gute Kante sollte nicht kratzen.

Welche Toleranzen sind realistisch?

Toleranzen definieren, wie sehr ein Teil von den Nennmassen abweichen darf, ohne die Funktion zu beeinträchtigen. Beim Stanzen sind Werte von ±0,1 mm für Lochdurchmesser und ±0,13 mm für Positionen realistisch, besonders bei Materialien wie Stahl oder Aluminium mit Dicken bis 5 mm. Die DIN 6930-1, weit verbreitet in DACH, teilt Genauigkeitsgrade ein: "Mittel" (m) für Standardteile erlaubt Abweichungen von ±0,2 mm bei Längen bis 100 mm. Faktoren wie Materialhärte, Maschinenpräzision und Komplexität beeinflussen das – härtere Metalle erlauben engere Toleranzen, während dickere Bleche zu grösseren Schwankungen führen. Engere Werte wie ±0,05 mm sind in Präzisionsbranchen machbar, erfordern aber Feinstanzen und steigern Kosten. In Österreich und Deutschland orientieren Sie sich an ISO 2768 für allgemeine Toleranzen – besprechen Sie mit Ihrem Lieferanten, was wirtschaftlich umsetzbar ist.

Was bedeutet Entgraten und wann ist es Pflicht?

Entgraten bedeutet das Entfernen von Graten durch Methoden wie Schleifen, Bürsten oder chemische Verfahren, um glatte, sichere Kanten zu schaffen. Es verbessert nicht nur die Optik, sondern verhindert Verletzungen, sorgt für bessere Beschichtungen und schützt Werkzeuge in der Weiterverarbeitung. Wann Pflicht? In Branchen mit hohen Sicherheitsanforderungen wie Luftfahrt (Schweiz) oder Medizintechnik (Deutschland) ist es vorgeschrieben, um Hygiene- und Funktionsstandards zu erfüllen – z. B. nach ISO 13715. Auch bei Teilen, die lackiert oder montiert werden, ist es essenziell, da Grate Korrosion fördern können. In der Praxis: Wenn Grate die Handhabung riskant machen, ist Entgraten unvermeidbar.

Wie prüfe ich Teile bei Lieferung (einfacher Wareneingang)?

Die Wareneingangskontrolle ist Ihr erster Schutz vor Fehllieferungen: Beginnen Sie mit der Dokumentenprüfung (Lieferschein abgleichen), zählen Sie die Menge und inspizieren Sie visuell auf Schäden. Für Stanzteile messen Sie Stichproben mit einfachen Werkzeugen wie Messschiebern auf Toleranzen und prüfen Kanten auf Grate. In DACH-Unternehmen hilft eine Checkliste, den Prozess zu standardisieren – dokumentieren Sie alles für Audits nach ISO 9001. Tipp: Bei Verdacht auf Mängel, eskalieren Sie sofort.

Foto-Guide: Was schauen bei Kanten, Verzug, Kratzer?

Hier ein visueller Leitfaden, um Qualitätsmerkmale zu erkennen. Achten Sie auf:

• Kanten: Glatt vs. gratbelastet – eine gute Kante ist eben, ohne scharfe Ränder.
• Verzug: Verformungen durch Stanzen – flache Teile sollten eben liegen, ohne Wellen.
• Kratzer: Oberflächenfehler – hochwertige Teile sind kratzerfrei, da sie die Korrosionsresistenz mindern. Grate-Beispiele:

Abnahme-Checkliste für den Kunden

Verwenden Sie diese Liste bei jeder Lieferung:

• Dokumente: Lieferschein, Bestellnummer und Menge abgleichen? (Ja/Nein)
• Verpackung: Schäden oder Verunreinigungen sichtbar? (Ja/Nein)
• Menge: Gelieferte Stückzahl zählt und stimmt? (Ja/Nein)
• Visuelle Inspektion: Kanten glatt, keine Grate > 0,1 mm? (Ja/Nein)
• Masse: Stichprobe (z. B. 10%) auf Toleranzen prüfen (z. B. mit Messschieber)?
• Oberfläche: Kratzer, Verzug oder Risse vorhanden? (Ja/Nein)
• Funktion: Passen Teile probeweise zusammen? (Ja/Nein)
• Dokumentation: Fotos und Notizen gemacht? (Ja/Nein)
• Eskalation: Bei Mängeln Lieferant kontaktieren? (Ja/Nein)

Wichtige Begriffe – einfach erklärt

• Grat (Burr): Die scharfe Kante, die beim Schneiden übrig bleibt – wie ein kleiner Dorn am Rand.
• Roll-over: Der leichte Einzug oder Abrundung am Anfang der Stanzkante, wo das Werkzeug zuerst einschneidet – sieht aus wie eine sanfte Welle.
• Bruchzone: Der raue Bereich am Ende der Kante, wo das Material bricht – sollte minimal und gleichmässig sein.

Zusammenfassend: Mit diesen Kriterien können Sie Qualität sichern und Kosten sparen. Konsultieren Sie immer Normen und Lieferanten für spezifische Anforderungen.
